Reparación placa vitrocerámica Tele-PC.es Salamanca servicio técnico

Hemos dado con un tutorial muy completo y sencillo para manos semi-expertas a nivel de electrónica. Desde luego si no estás familiarizado con un soldador o el desmontaje de aparatos electrónicos no lo intentes y llama a un profesional, en Tele-PC.es solucionamos estas incidencias a domicilio o en taller previo desmontaje.



Artículo publicado el 4 de Diciembre de 2013:

La vitrocerámica hay sido la evolución de la cocinas de gas, mas cómoda y practica de usar. Este equipo de consumo es muy sencillo en cuanto a su electrónica, pero no por eso tiene una duración infinita, como todo, llegará un momento que se averíe. Veremos en este artículo la reparación de una vitrocerámica muy habitual en estos equipos. Paso a paso, os mostraremos como solucionar la avería mientras que os explicaremos el funcionamiento básico de una vitrocerámica de resistencias mediante fotografías.

Antes de nada, no hay que confundir los dos grandes tipos de vitrocerámica que existen hasta el momento, una es la vitrocerámica de resistencias, que es la que veremos en este tutorial, y otra son las vitrocerámica por inducción, estas funcionan de manera diferente.

Aclarado el punto anterior, comenzaremos por ver los síntomas de la avería:

  • De los 4 fuegos, solo encienden los dos de la derecha.
  • Si se golpea sobre la vitrocerámica, en algunas ocasiones los fuegos de la izquierda funcionan.

Este último dato es crucial para hacer un diagnóstico antes de que desmontemos nada. ¿A que es debido que golpeando la vitrocerámica funcione? Golpear en definitiva es hacer vibrar el electrodoméstico, por lo que llegamos a la conclusión que hay algo suelto, un contacto o una soldadura, que al vibrar hace contacto.

Os adelantaremos, y como siempre os decimos, que lo primero que se suele averiar son los componentes de potencia y los mecánicos, son los que más sufren el desgaste.





reparacion vitro 01

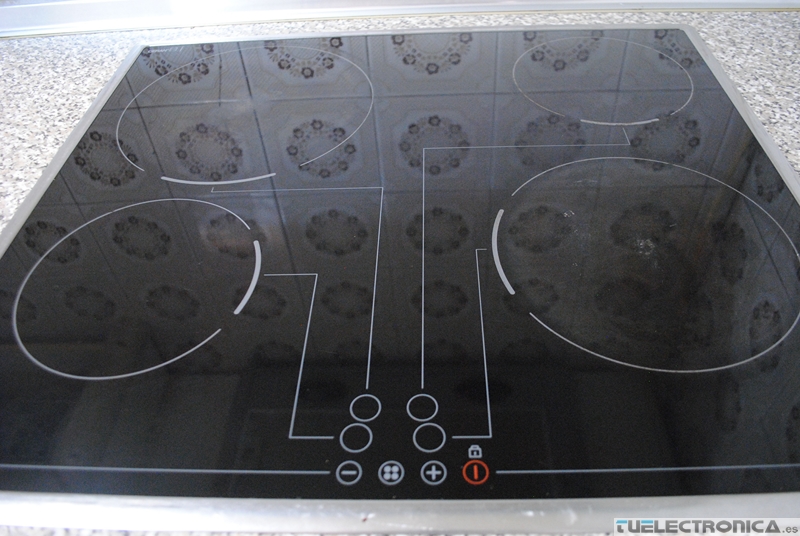

Esta es la vitrocerámica a reparar. Marca Lynx.

reparacion vitro 02

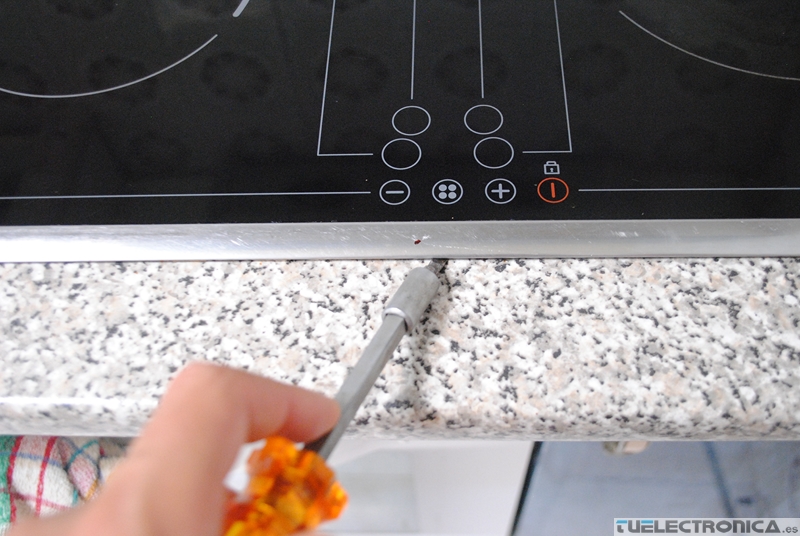

Con la ayuda de un destornillador plano, desempotraremos la vitrocerámica.

reparacion vitro 03

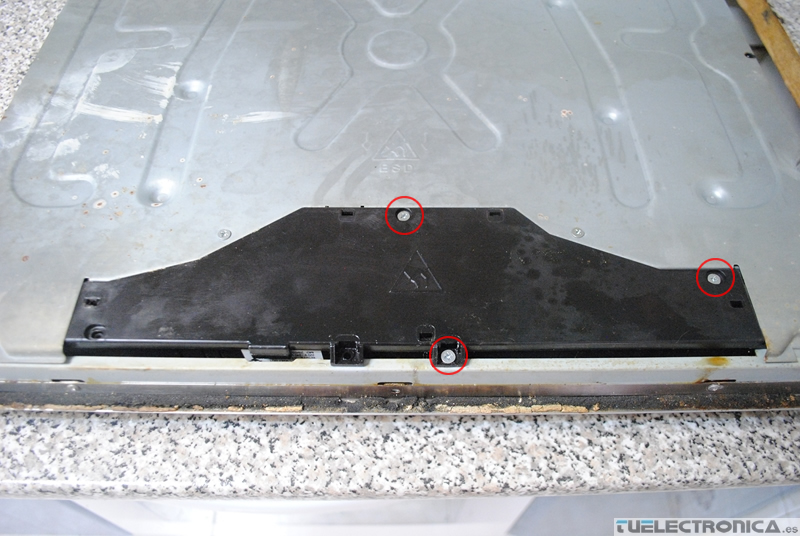

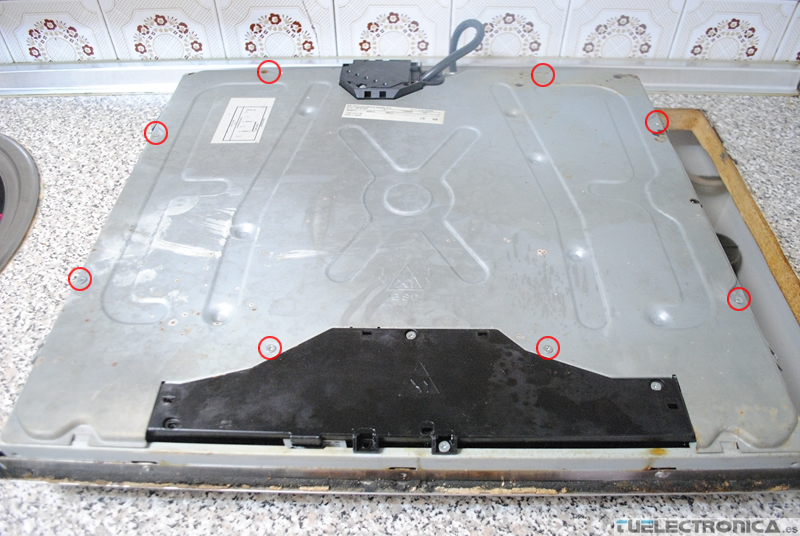

Quitaremos los tornillos para abrir la carcasa metálica.

reparacion vitro 04
Estos otros tornillos darán acceso a la parte de la electrónica.

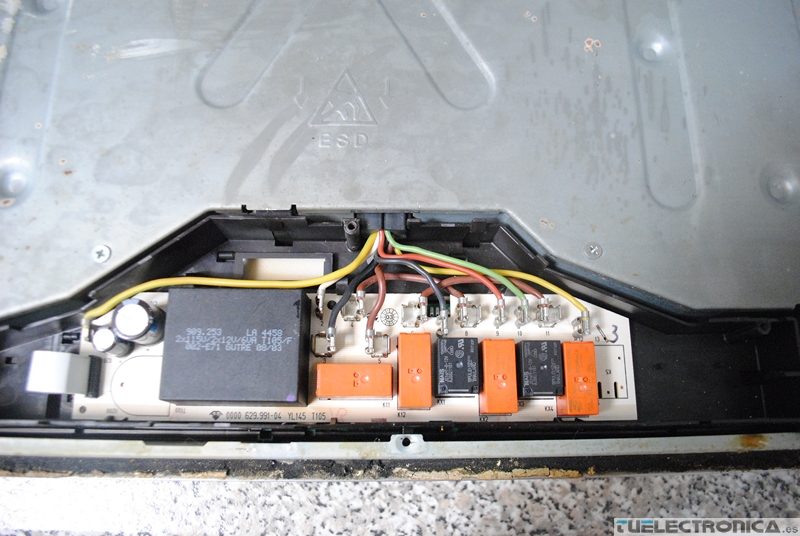

reparacion vitro 05
Quitando la carcasa de plástico, podremos ver la circuitería del electrodoméstico. Podemos observar varios relés (un dato a tener en cuenta, son componentes con mecánica).

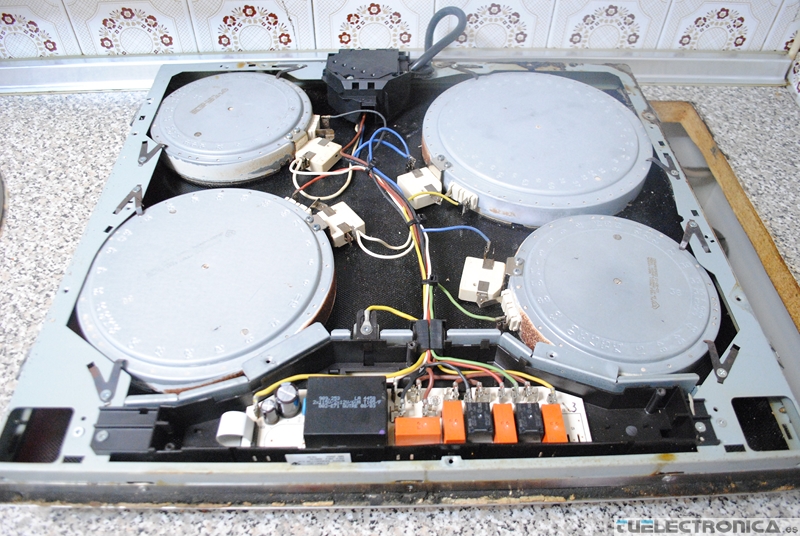

reparacion vitro 06
Quitando la carcasa de metal accederemos a todo el interior.

Primero echaremos un vistazo rápido por todas las parte para ver algún síntoma de avería, como pistas partidas, cables sueltos o zonas negras producidas por un sobrecalentamiento.

reparacion vitro 07

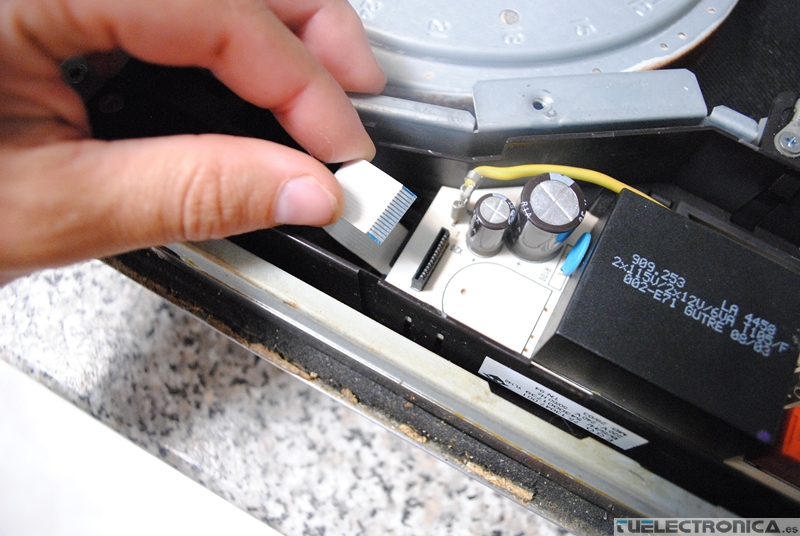

Desconectaremos el bus de datos de los botones táctiles para poder ver la parte trasera del circuito impreso.

reparacion vitro 08

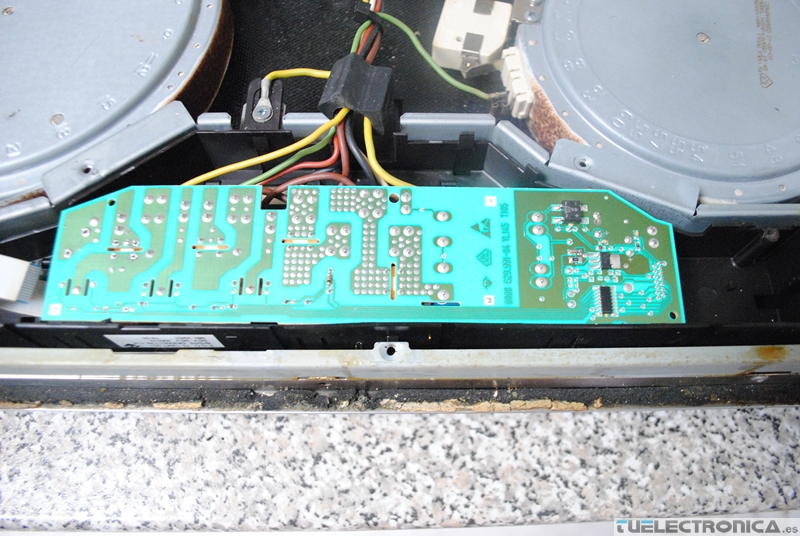

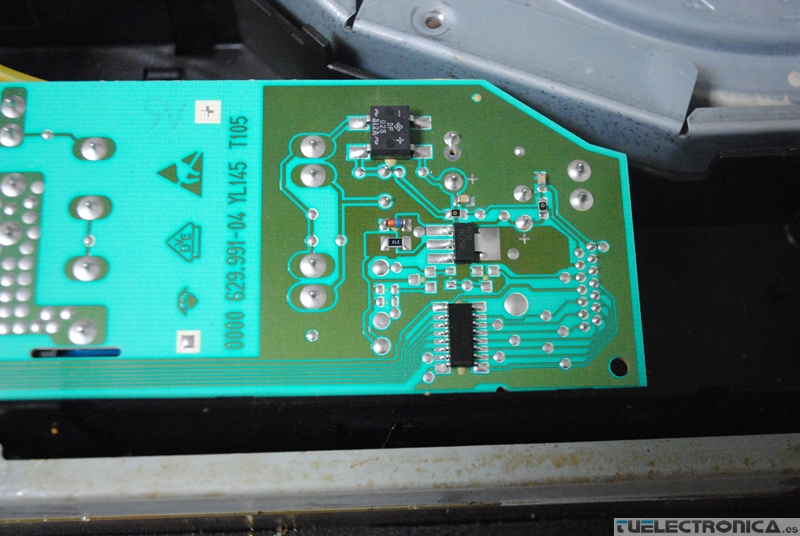

Vemos que todo parece estar correcto.

reparacion vitro 09
También los componentes parecen estar bien.

Tras la primera visual, colocamos todo en su sitio y empezaremos con la verificación. Como hemos comentado, el primer lugar donde buscar averías es en los componentes de potencia y mecánicos. ¿Qué componentes de potencias y mecánicos tenemos en una vitrocerámica? Pues las propias resistencias y los relés.

reparacion vitro 10

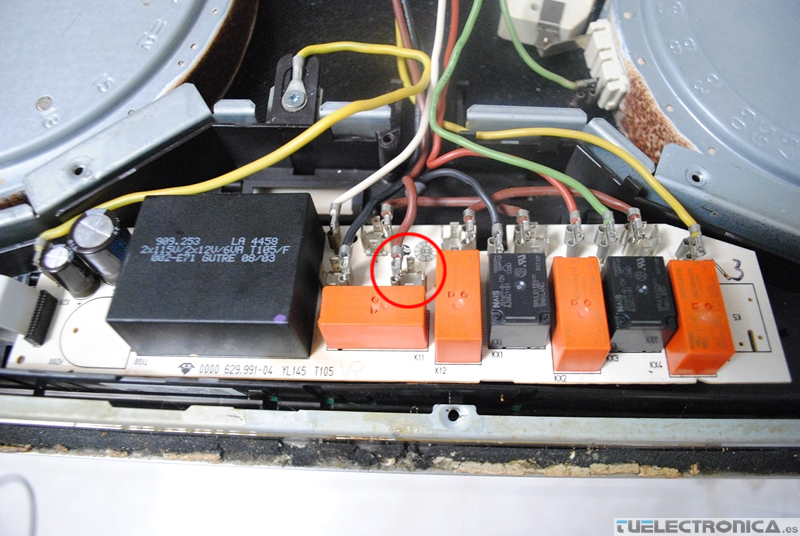

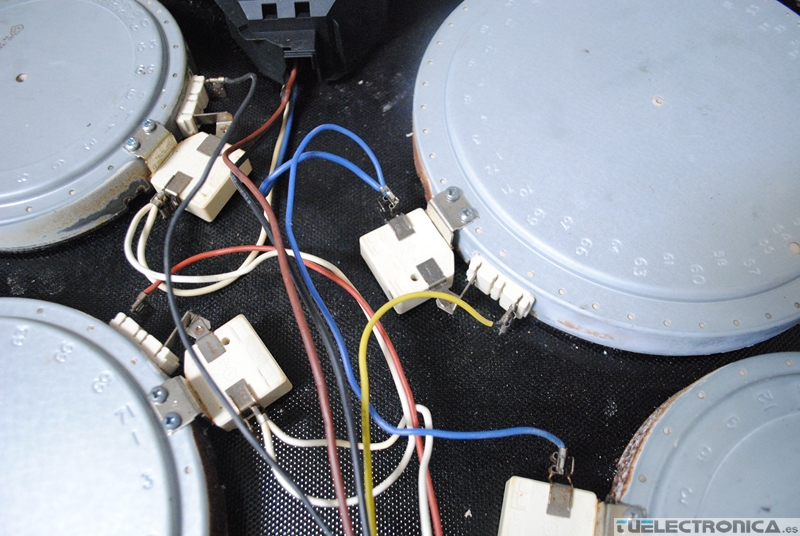

Nos centraremos entonces en las resistencias que no encienden, (las que están situadas a la izquierda, pero al estar volteado el equipo queda en el lado derecho). Siguiendo los cables, apreciaremos que el neutro de la red va directamente a la resistencia como se marca en la fotografía (cable azul), y el otro (cable amarillo) va hacia el circuito impreso.

reparacion vitro 11

Siguiendo los cables y pistas, llegamos a la conclusión, que el cable amarillo va conmutado mediante dos relés al cable marrón que es la línea viva de la red. Podéis hacer medidas con el multímetro si os perdéis, también os vendrá bien hacer un esquema para no liaros. Cogemos el cable marrón marcado en la imagen y directamente lo pondremos en el otro terminal de la resistencia.

reparacion vitro 30

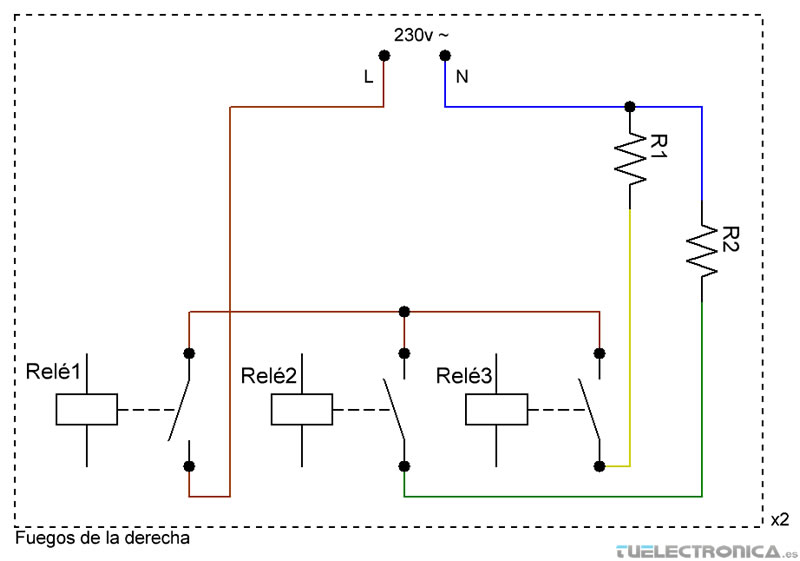

Esquema.

reparacion vitro 12

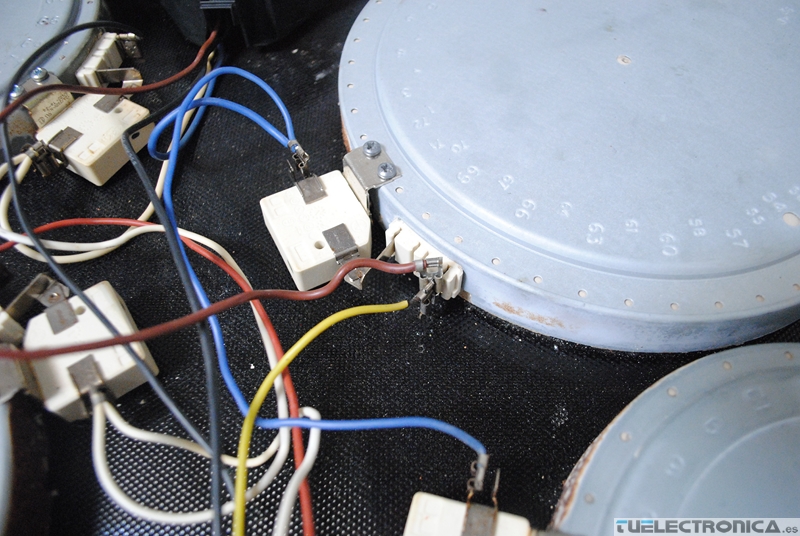

De esta manera, estaremos alimentando directamente la resistencia con los 230v de la red. En nuestro caso, la resistencia se encendía. Estaba correcta.

reparacion vitro 31

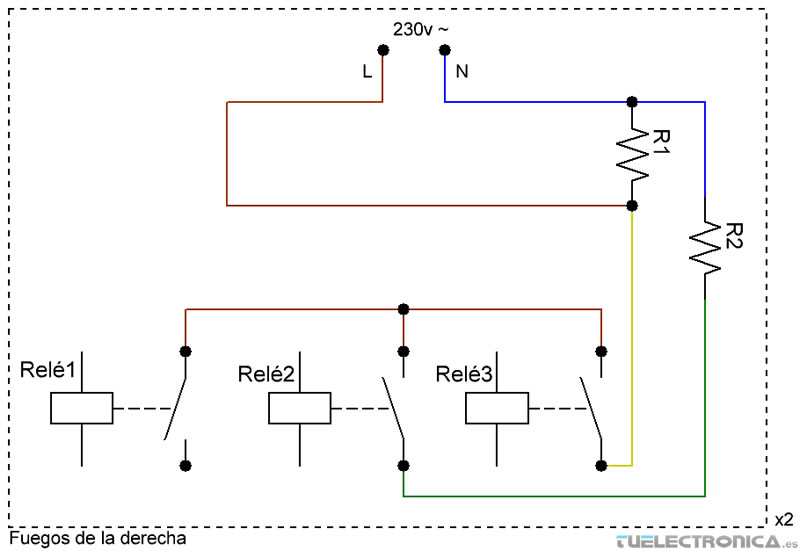

Esquema de conexión.

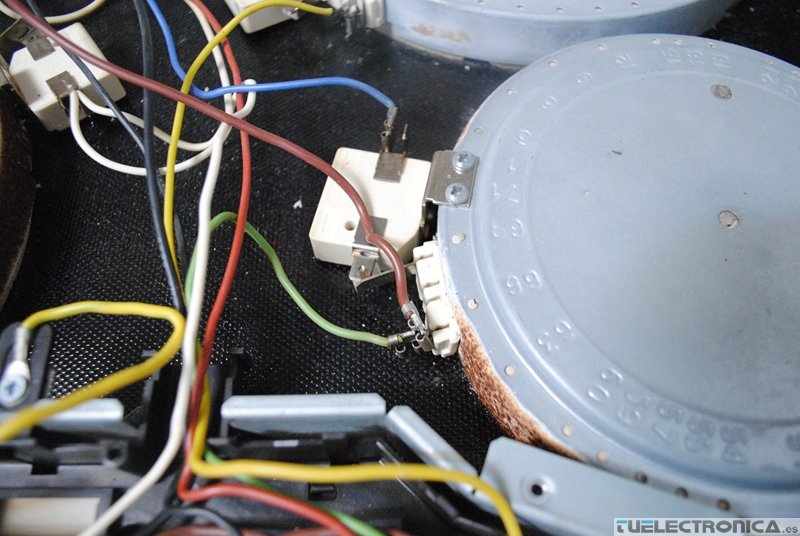

reparacion vitro 13
Con la otra resistencia haremos lo mismo. Diferenciad bien cuál es el neutro y la línea para evitar un cortocircuito. Esta resistencia también funcionaba.

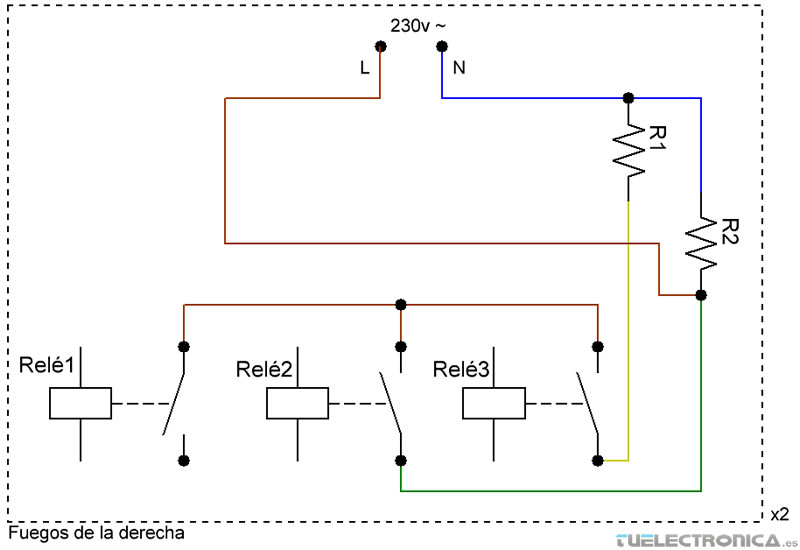

reparacion vitro 32
Esquema de conexión.

reparacion vitro 15

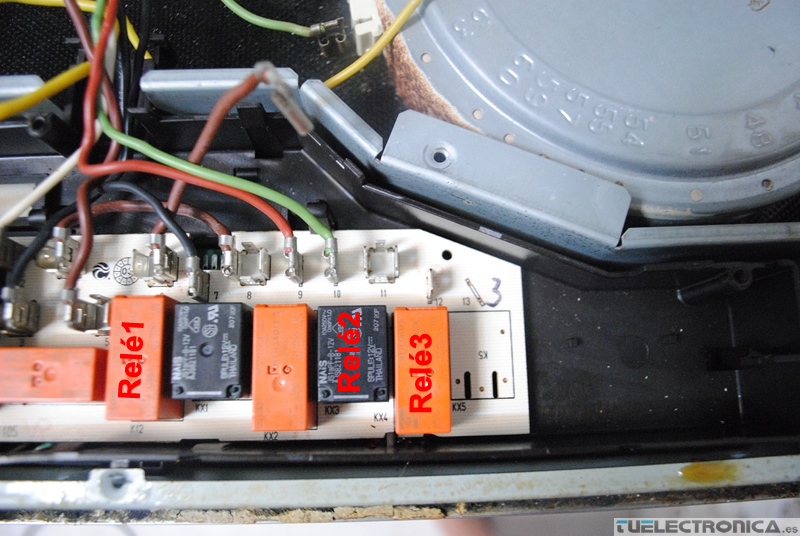

El siguiente paso será medir los contactos de los relés. Identificamos cual es el relé con su resistencia.

reparacion vitro 16

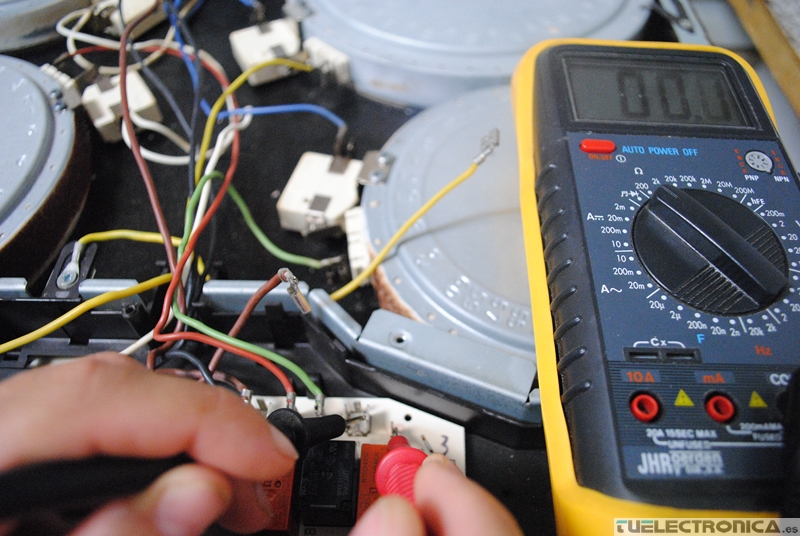

Y con el multímetro en continuidad, comprobamos que en nuestro caso el Relé3 está cerrando el circuito de manera correcta. (Recordad encender la vitrocerámica y el fuego a comprobar)

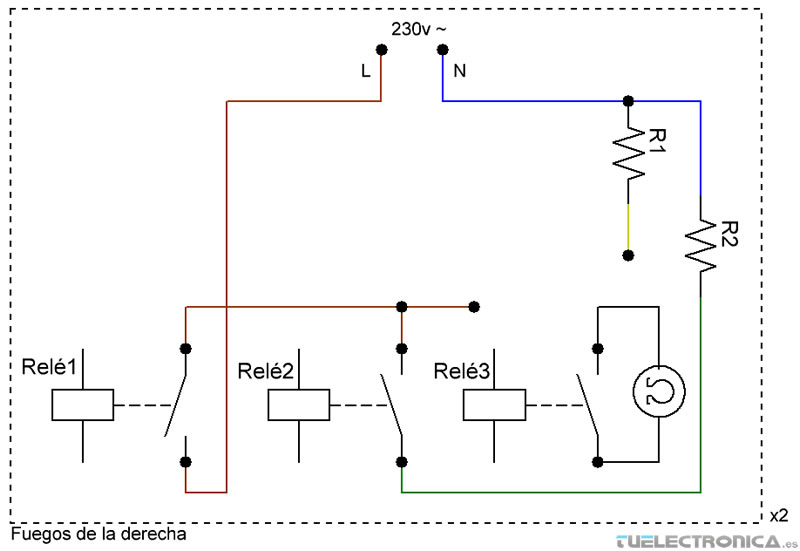

reparacion vitro 33
Esquema de conexión para medir el circuito de conmutación del Relé3.

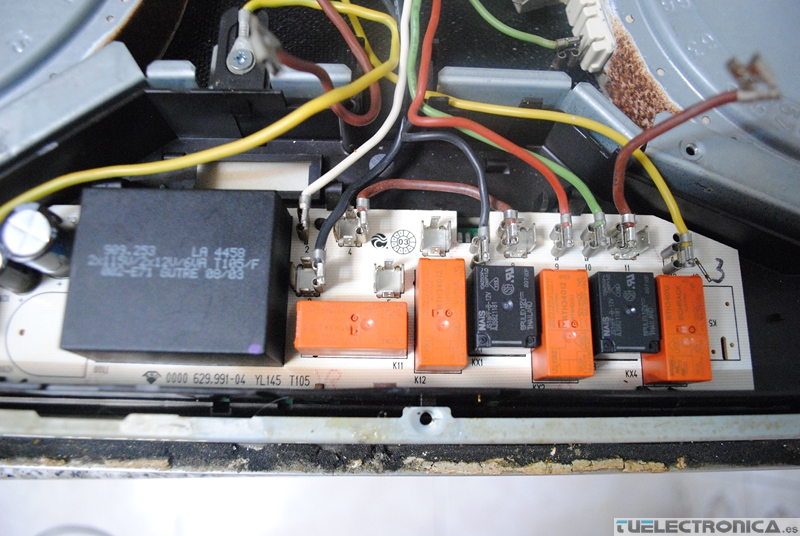

reparacion vitro 17
Seguiremos con el otro relé, desconectamos todos los contactos de su circuito de conmutación para poder verificar su continuidad.

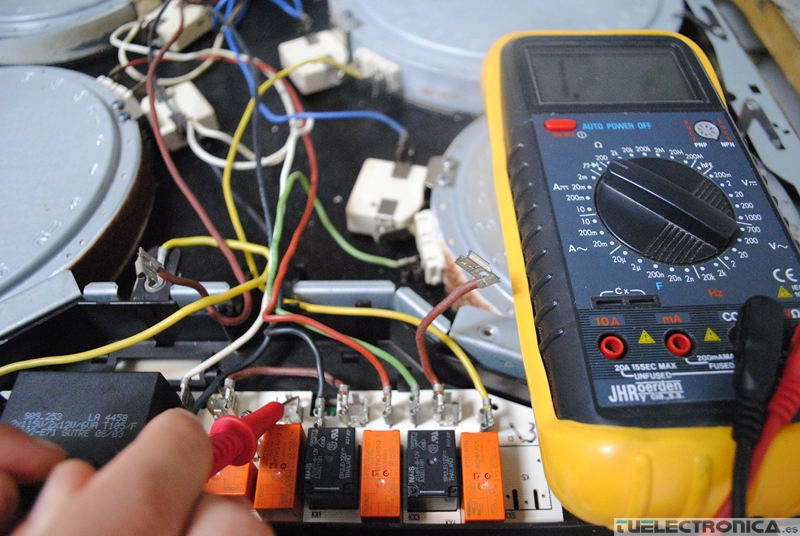

reparacion vitro 18
Encenderemos la vitrocerámica y el fuego que estamos comprobando (denotado como R1, izquierdo superior), y con el multímetro en continuidad medimos el circuito de conmutación del relé. Podemos apreciar en la imagen que nos da infinito, (ese 1. a la izquierda de la pantalla). Este relé esta defectuoso, no cierra bien sus contactos.

reparacion vitro 34
Esquema de conexión para medir el circuito de conmutación del Relé1.

reparacion vitro 19
Si en vez de conectar la línea viva de la red (cable marrón) a la entrada del contacto normalmente abierto del Relé1, lo conectamos en el otro extremo, de forma que el circuito de conmutación del Relé1 no intervenga, podremos asegurarnos de que todo funciona correctamente.

reparacion vitro 35

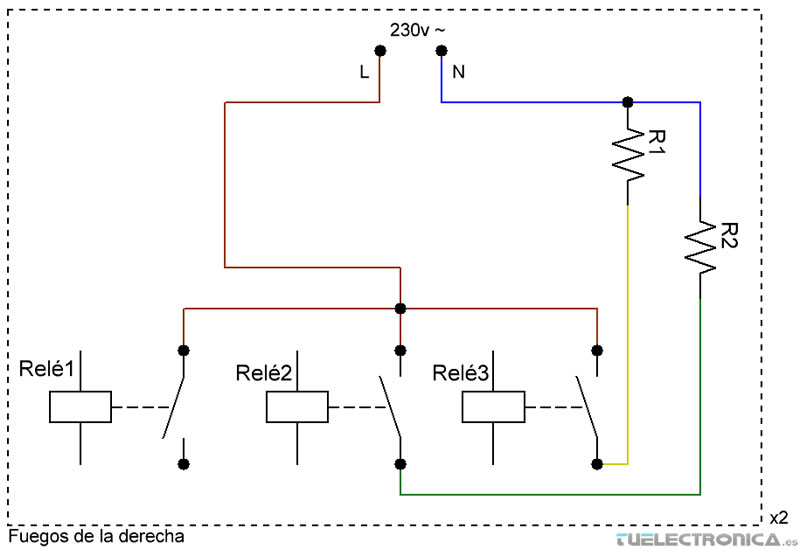

Esquema de conexión para que el circuito de conmutación del Relé1 no intervenga.

El Relé1 cumple la función de habilitar los dos fuegos de la izquierda, cuando se enciende la vitrocerámica este relé se activa. Debido a que tiene un uso mucho mayor que los demás relés, es lógico que este sea el primero en fallar.

Podemos asegurarnos también de que a la bobina del relé le llegue tensión. En la carcasa del relé indica que debe estar alimentado con 12V en corriente continua.

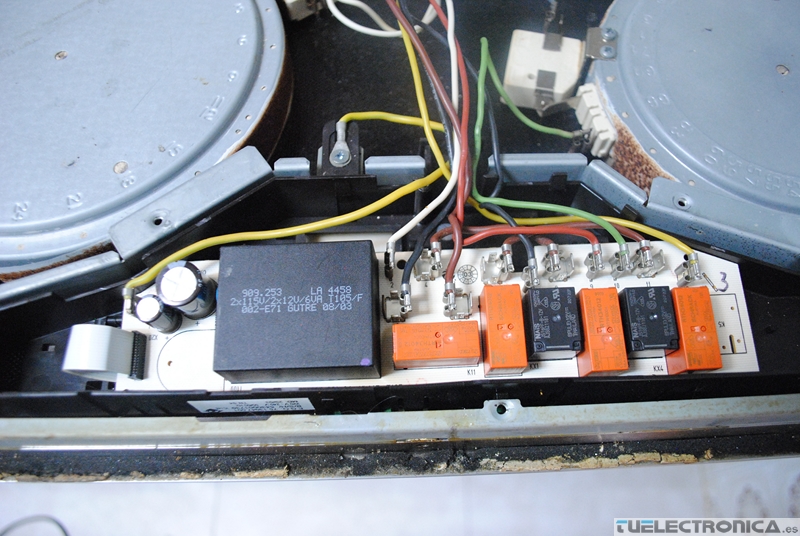

reparacion vitro 20

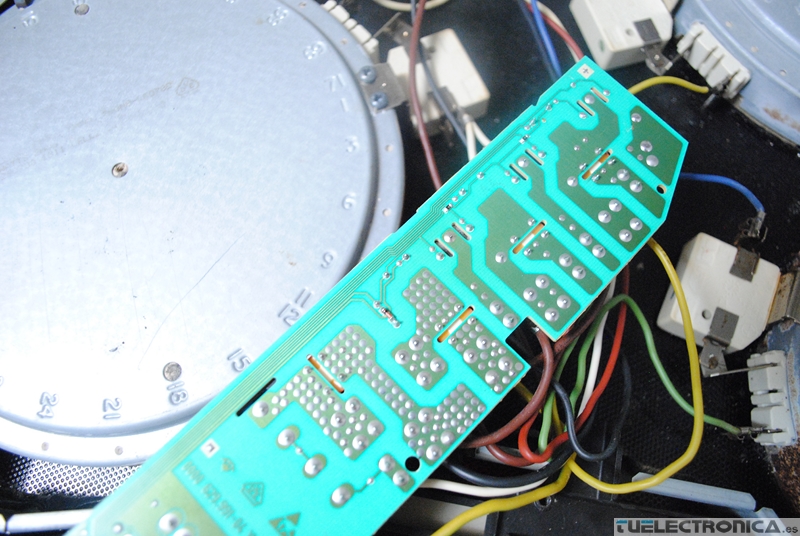

Cambiaremos el relé por otro de sus mismas características. Le daremos la vuelta al circuito impreso para poder desoldarlo.

reparacion vitro 21

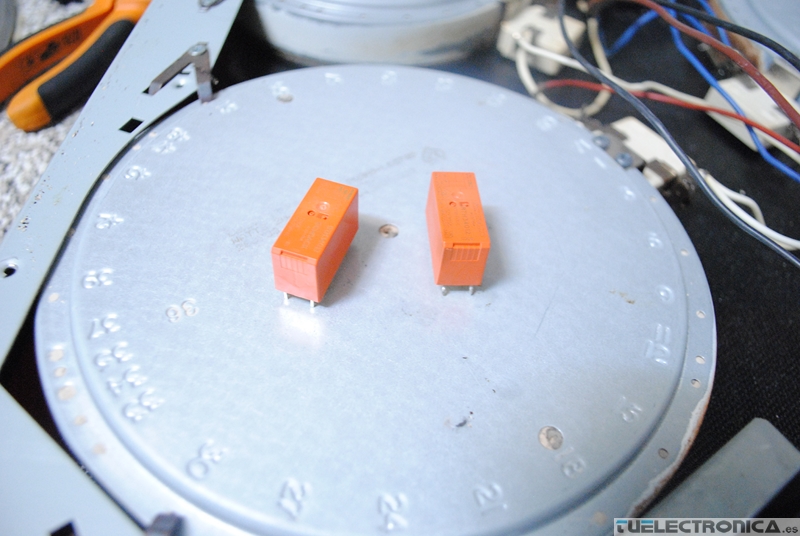

Sustituiremos el averiado por uno nuevo.

reparacion vitro 22

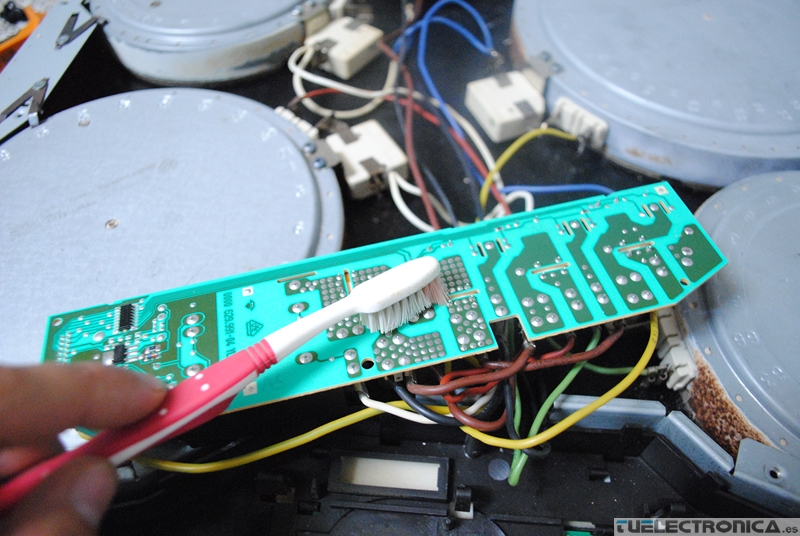

Para rematar las soldaduras, con un poco de alcohol y un cepillo de dientes frotaremos las soldaduras para limpiarlas.

reparacion vitro 23
Conectaremos todo en su sitio.

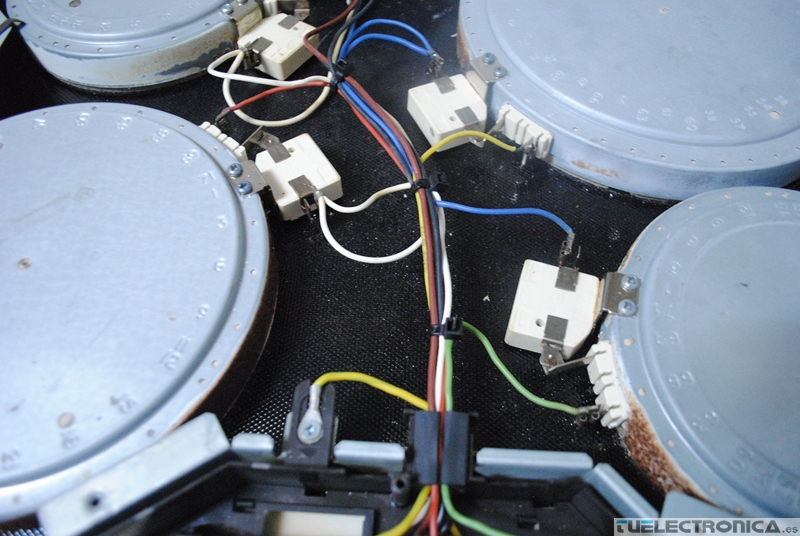

reparacion vitro 24
Y con la ayuda de abrazaderas de plástico quedaremos recogido todos los cables tal y como estaban.

reparacion vitro 25

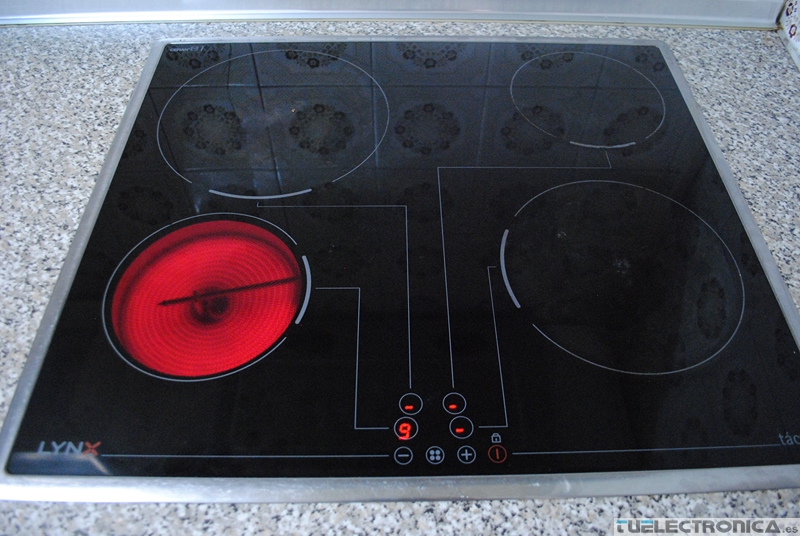

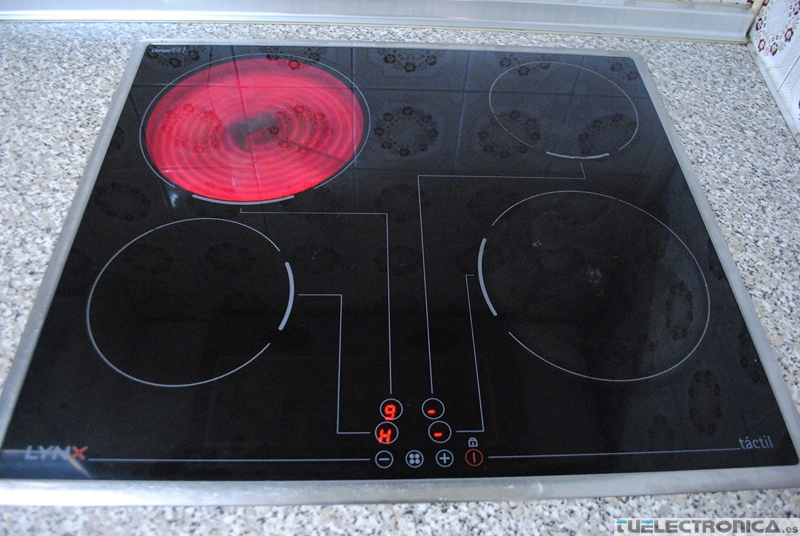

Para finalizar, montaremos las carcasas y pondremos la vitrocerámica en su sitio. Comprobaremos uno a uno los fuegos.

reparacion vitro 27

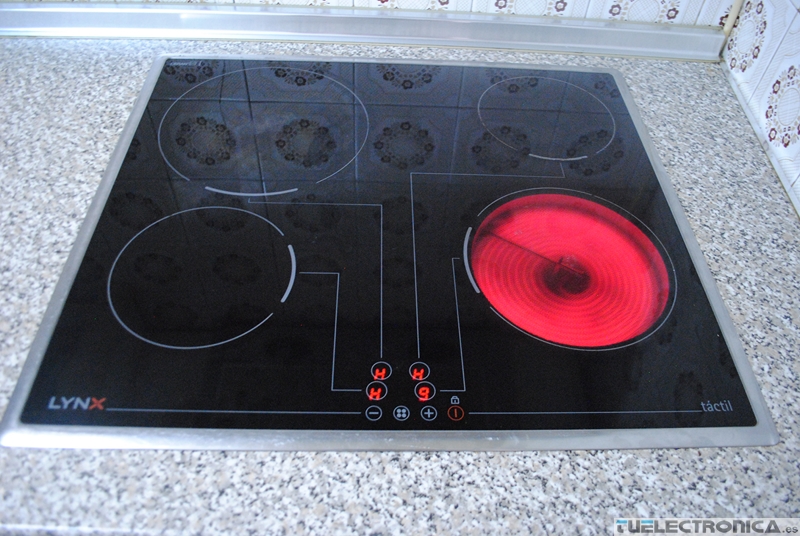

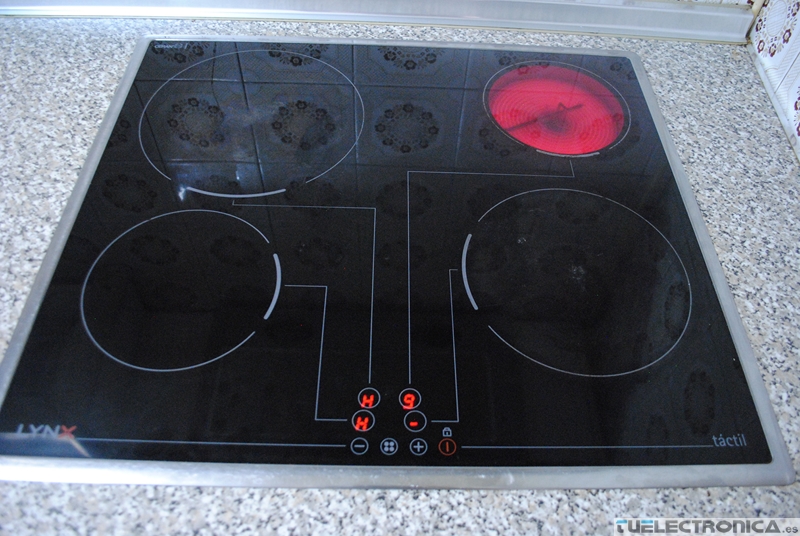

Como se ve en esta imagen y en la anterior, los fuegos que nos daban problemas funcionan.

reparacion vitro 28
Comprobaremos también los otros dos fuegos para asegurarnos de que todo está correcto.

reparacion vitro 29
Y ya podremos dar por finalizada la reparación.





Fuente: tuelectronica.es
